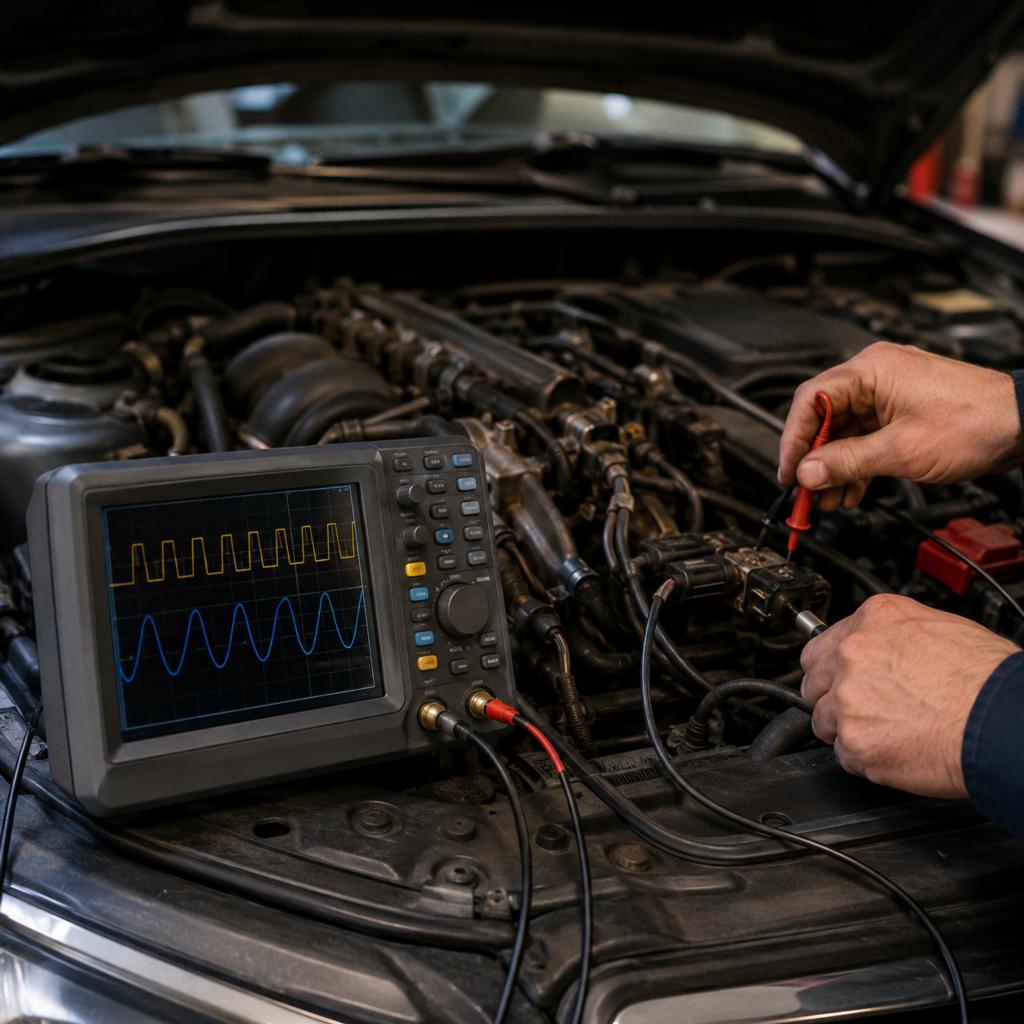

Современный автомобиль представляет собой сложную систему, в которой механические узлы тесно связаны с датчиками, исполнительными механизмами, электронными блоками и цифровыми линиями связи. Неисправность может возникнуть не только из-за полного отказа детали, но и вследствие кратковременного пропадания сигнала, помехи, задержки срабатывания или нестабильного контакта. Такие отклонения часто не фиксируются блоком управления и не приводят к появлению диагностического кода.
Автомобильные осциллографы, с ассортиментом которых можно ознакомиться на https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/, позволяют увидеть, как электрический сигнал меняется во времени. Они показывают не усредненное значение, а изменение сигнала во времени: форму импульсов, амплитуду, частоту, длительность, характер фронтов и кратковременные провалы. Чтобы такие особенности отображались точно и без искажений, прибор должен иметь достаточное количество каналов, подходящую полосу пропускания, частоту дискретизации и глубину памяти.
Осциллограф не заменяет сканер и мультиметр, а дополняет их. Сканер показывает информацию, которую электронный блок уже получил и обработал. Мультиметр измеряет текущее или усредненное значение электрической величины. Осциллограф дает возможность наблюдать сам сигнал непосредственно в цепи и оценивать его поведение при запуске двигателя, разгоне, изменении температуры, вибрации и нагрузке.
Для чего осциллограф используется при диагностике автомобиля
Основная задача прибора — преобразовать электрические процессы в наглядный график. По горизонтальной оси отображается время, по вертикальной — напряжение или другая измеряемая величина. Для контроля тока применяются токовые клещи, а для исследования давления и разрежения могут использоваться специальные преобразователи.
Осциллограф помогает определить не только наличие питания или управляющего импульса, но и качество сигнала. Диагност видит, достигает ли напряжение нужного уровня, насколько быстро происходит переключение, соблюдается ли периодичность импульсов, появляются ли помехи и сохраняется ли синхронизация между связанными компонентами.
Прибор применяется для проверки:
- датчиков положения коленчатого и распределительного валов;
- датчиков давления, положения, скорости и расхода воздуха;
- топливных форсунок;
- катушек и модулей зажигания;
- генератора, аккумулятора и стартера;
- электромагнитных клапанов и приводов;
- линий CAN, LIN и других каналов связи;
- проводки, разъемов, питания и массы электронных блоков.
Особая ценность осциллографа проявляется при плавающих неисправностях. Автомобиль может нормально работать в сервисе, но терять тягу на ходу, глохнуть после прогрева или периодически выдавать ошибки сразу нескольких блоков. Запись сигнала в течение продолжительного времени позволяет поймать момент сбоя и изучить его после остановки измерения.
Почему мультиметра недостаточно
Мультиметр хорошо подходит для проверки постоянного напряжения, сопротивления, целостности цепи и сравнительно медленно меняющихся параметров. С его помощью можно убедиться, что на разъеме присутствует питание, а сопротивление обмотки находится в допустимом диапазоне. Для быстродействующих автомобильных цепей этих данных часто мало.
Усреднение скрывает реальное поведение сигнала
Если на проводе датчика быстро чередуются уровни 0 и 5 В, мультиметр может показать промежуточное значение. По этому числу нельзя определить форму импульса, частоту переключений и наличие отдельных пропусков. Осциллограф покажет прямоугольный сигнал полностью и позволит увидеть даже короткий провал.
Аналогичная ситуация возникает при проверке форсунки. Среднее напряжение на управляющем проводе почти ничего не говорит о длительности впрыска, качестве открытия транзистора в блоке управления и состоянии обмотки. На осциллограмме видны управляющий участок, момент отключения тока и выброс самоиндукции.
Кратковременные отклонения не успевают отобразиться
Контакт в разъеме может пропадать на несколько миллисекунд из-за вибрации. Для электронного блока этого достаточно, чтобы потерять сигнал датчика или прервать обмен данными. Цифровой мультиметр обновляет показания с ограниченной скоростью и нередко продолжает показывать нормальное напряжение.
Осциллограф регистрирует быстрые изменения и сохраняет их в памяти. При правильной настройке запуска он может начать запись только при появлении заданного отклонения — например, при падении напряжения ниже установленного уровня или исчезновении импульса.
Нельзя оценить синхронизацию
Двигатель способен плохо запускаться или работать неустойчиво даже тогда, когда датчики коленчатого и распределительного валов исправны по отдельности. Причиной может быть смещение фаз газораспределения, растяжение цепи, неправильная установка ремня или повреждение задающего диска.
Двухканальный осциллограф позволяет одновременно записать сигналы обоих датчиков и сравнить их взаимное положение. Мультиметром такую проверку выполнить нельзя.
Диагностика автомобильных датчиков
Датчик может полностью перестать формировать сигнал, но чаще встречаются менее явные дефекты: снижение амплитуды, искажение формы, нестабильная частота, помехи или выпадение отдельных импульсов.
Датчики положения коленчатого и распределительного валов
Эти компоненты определяют положение механических частей двигателя. По их сигналам блок управления рассчитывает момент впрыска и зажигания. Нарушение работы датчиков может вызывать затрудненный запуск, остановку двигателя, пропуски воспламенения, потерю мощности и переход в аварийный режим.
Индуктивный датчик обычно формирует переменное напряжение, амплитуда которого зависит от скорости вращения и зазора между чувствительным элементом и задающим диском. Осциллограмма помогает выявить:
- недостаточную амплитуду при прокрутке стартером;
- повреждение или загрязнение задающего диска;
- увеличенный зазор;
- неравномерность зубьев;
- электрические помехи;
- периодическое исчезновение сигнала.
Датчики Холла формируют импульсы с двумя устойчивыми уровнями напряжения. У них проверяют четкость фронтов, соответствие верхнего и нижнего уровней, стабильность периода и отсутствие выпадений.
Одновременная запись сигналов коленчатого и распределительного валов используется для проверки синхронизации. Такой способ дает возможность отличить электрическую неисправность датчика от механического смещения фаз.
Датчики положения и давления
Осциллограф полезен при проверке датчика положения дроссельной заслонки, педали акселератора, давления во впускном коллекторе и давления топлива. При медленном перемещении заслонки или педали график должен изменяться плавно, без разрывов и резких скачков.
Изношенная контактная дорожка потенциометрического датчика может создавать провалы только в определенном положении. При обычном измерении напряжения дефект легко пропустить, особенно если он проявляется при быстром нажатии педали.
В современных автомобилях положение педали и заслонки часто контролируется двумя сигнальными каналами. Их напряжения изменяются по заданному соотношению. Осциллограф позволяет одновременно наблюдать оба графика и выявлять расхождение, возникающее из-за износа датчика, проблем с питанием или повышенного сопротивления в проводке.
Датчики кислорода и состава смеси
Работу кислородных датчиков оценивают не только по диапазону напряжения, но и по скорости реакции. Загрязненный или изношенный датчик может выдавать внешне допустимые значения, однако переключаться слишком медленно.
На осциллограмме можно увидеть частоту изменений, задержки, зависание сигнала и реакцию на изменение состава смеси. При проверке широкополосных датчиков необходимо учитывать особенности их схемы и использовать технические данные конкретного автомобиля.
Проверка топливных форсунок
Электромагнитная форсунка управляется импульсами электронного блока. Осциллограф позволяет исследовать напряжение и ток в цепи, не снимая компонент с двигателя.
Осциллограмма напряжения
На графике отображаются питание форсунки, момент включения управляющего транзистора, продолжительность открытого состояния и индуктивный выброс после отключения обмотки. По форме сигнала можно обнаружить:
- отсутствие управляющего импульса;
- нестабильное питание;
- короткое замыкание управляющего провода;
- нарушение работы выходного каскада блока;
- обрыв или межвитковое замыкание обмотки;
- различия между форсунками одного двигателя.
Продолжительность импульса помогает оценить, как блок управления корректирует подачу топлива при запуске, холостом ходе и изменении нагрузки. Само по себе увеличение времени впрыска не указывает на поломку форсунки: причиной может быть подсос воздуха, неправильное давление топлива или ошибочный сигнал датчика.
Анализ тока
Токовые клещи позволяют записать нарастание тока в обмотке. У исправной форсунки график имеет характерную форму, связанную с индуктивностью катушки и движением запорного элемента. Изменение наклона или отсутствие ожидаемой особенности может указывать на электрический дефект либо затрудненное перемещение механизма.
Наиболее точный результат дает сравнение всех цилиндров в одинаковых условиях. Если одна осциллограмма заметно отличается, круг поиска сужается до форсунки, ее проводки или соответствующего канала управления. Официальные диагностические материалы Pico предусматривают совместное исследование напряжения и тока форсунок, что позволяет сопоставлять электрическую команду с реакцией исполнительного механизма.
Диагностика катушек и системы зажигания
Система зажигания работает с быстрыми импульсами и высоким напряжением, из-за чего осциллограф особенно полезен при поиске пропусков воспламенения.
На первичной стороне катушки оцениваются время накопления энергии, ток, момент отключения и выброс напряжения. Вторичную часть исследуют высоковольтным или емкостным датчиком без прямого подключения обычного щупа к высоковольтной цепи.
Форма импульса помогает оценить:
- способность катушки накапливать энергию;
- работу управляющего транзистора;
- длительность горения искры;
- пробивное напряжение;
- состояние свечи и зазора;
- возможный пробой изоляции;
- различия между цилиндрами.
Слишком короткий участок горения может сопровождать обрыв искрового промежутка или недостаточный запас энергии. Повышенное напряжение пробоя встречается при чрезмерном зазоре свечи, большом сопротивлении цепи или затрудненном образовании искры. Пониженное значение бывает связано с загрязненной свечой, утечкой через изоляцию или низким давлением в цилиндре.
Интерпретировать такие признаки необходимо в совокупности. Одинаковая особенность графика может иметь разные причины, а вывод делают после сравнения цилиндров и проверки механического состояния двигателя. Измерение вторичной осциллограммы катушек зажигания и сопоставление сигналов разных цилиндров входят в практику осциллографической диагностики.
Проверка стартера, аккумулятора и генератора
Осциллограф применяется не только для датчиков и систем управления двигателем. Он помогает оценивать процессы в силовых электрических цепях.
Запуск двигателя
Одновременная запись напряжения аккумулятора и тока стартера показывает, насколько сильно проседает питание во время прокрутки, равномерно ли стартер потребляет ток и нет ли проблем в силовых соединениях.
Периодические изменения тока отражают сопротивление, которое создают цилиндры при прохождении тактов сжатия. Если один участок заметно отличается, причиной может быть сниженная компрессия. Такая проверка не заменяет механическое измерение компрессометром, но помогает быстро определить направление дальнейшей диагностики.
Работа генератора
По осциллограмме напряжения можно оценить пульсации генератора. Неравномерный рисунок, выпадение участков или чрезмерные выбросы способны указывать на повреждение диодов, обмоток, регулятора или соединений.
Мультиметр при этом может показывать нормальные 13–14 В, поскольку отображает усредненное значение. Осциллограф обнаружит переменную составляющую и помехи, которые вызывают мерцание освещения, ошибки блоков и нестабильную работу электроники.
Анализ электронных систем и цифровых шин
Электронные блоки автомобиля обмениваются информацией по цифровым линиям. Наиболее распространены сети CAN и LIN. Сканер показывает наличие или отсутствие связи с блоком, но не всегда раскрывает физическую причину нарушения.
Проверка CAN
CAN использует две сигнальные линии. Осциллограф подключают к CAN High и CAN Low, после чего оценивают уровни напряжения, симметрию сигналов, форму фронтов и наличие помех. Проверка физического уровня CAN основана именно на одновременном наблюдении напряжений обеих линий.
Прибор помогает обнаружить:
- замыкание линии на питание или массу;
- межпроводное замыкание;
- плохой контакт в разъеме;
- повреждение ответвления к отдельному блоку;
- чрезмерные помехи;
- искажение фронтов;
- отражения сигнала из-за нарушения согласования;
- кратковременное прекращение обмена.
Успешная расшифровка нескольких сообщений еще не гарантирует исправность всей сети. На отдельном ответвлении уровни напряжения могут отличаться, из-за чего один блок теряет связь, а остальные продолжают работать.
Проверка LIN
В сети LIN используется одна сигнальная линия. На ней оценивают наличие обмена, уровни доминирующего и рецессивного состояний, качество фронтов и стабильность пакетов. При полном зависании линии можно определить, замкнута ли она на питание или массу.
Осциллограф также помогает увидеть, что команда от управляющего блока передается, но исполнительный узел не отвечает. Это позволяет разделить неисправность проводки, ведущего блока и ведомого устройства. Проверка физического сигнала LIN выполняется при включенном питании с наблюдением обмена в реальном времени.
Как осциллограф выявляет скрытые неисправности
Скрытым можно считать дефект, который проявляется нерегулярно или только при сочетании определенных условий. Среди типичных примеров — нагрев компонента, вибрация разъема, движение жгута, повышение оборотов и включение мощного потребителя.
Запись длительного процесса
Цифровой прибор способен накапливать большой объем данных. Диагност оставляет запись во время прогрева или поездки, а затем увеличивает интересующий участок. Такой режим подходит для поиска редкого пропуска импульса датчика, провала питания или сбоя цифровой сети.
Настраиваемый запуск
Триггер определяет условие, при котором прибор должен начать или остановить захват. Можно задать запуск по фронту импульса, уровню напряжения, длительности или выпадению сигнала. Благодаря этому память не заполняется тысячами нормальных циклов.
Проверка жгута с механическим воздействием
Во время записи диагност перемещает разъемы и участки проводки. Если контакт нестабилен, на графике появляется провал, импульс помехи или обрыв. Такая проверка особенно полезна, когда сопротивление неподвижной цепи остается нормальным. Практическое руководство по осциллографической диагностике также рассматривает проверку жгута при его перемещении как способ выявления периодических дефектов соединений.
Сравнение нескольких сигналов
Многоканальный прибор может одновременно записывать сигнал датчика, управляющую команду, ток исполнительного механизма и напряжение питания. Если команда присутствует, а ток не появляется, неисправность находится в нагрузке или ее цепи. Если одновременно исчезают питание и сигнал, следует проверить общий источник, массу, реле или разъем.
При сравнении моделей, представленных у поставщиков измерительной техники, вроде Олдис, следует учитывать не только формат прибора. Для автомобильной диагностики важны количество каналов, входные диапазоны, частота дискретизации, глубина памяти и возможность настройки запуска. Также необходимо заранее проверить совместимость осциллографа с токовыми клещами, аттенюаторами и пробниками, которые потребуются для безопасного исследования различных цепей автомобиля.
Преимущества осциллографа при диагностике современных автомобилей
Количество электронных систем в автомобилях увеличивается, а сигналы становятся сложнее. Многие компоненты уже нельзя надежно проверить только измерением сопротивления или заменой на заведомо исправную деталь.
Осциллограф дает несколько важных преимуществ:
- отображает электрический процесс в реальном времени;
- регистрирует быстрые и кратковременные отклонения;
- позволяет сравнивать связанные сигналы;
- помогает проверять компонент без демонтажа;
- сохраняет запись для последующего изучения;
- дает возможность сопоставлять цилиндры и однотипные устройства;
- разделяет механические, электрические и программные причины симптома;
- сокращает количество необоснованных замен деталей.
Сохраненную осциллограмму можно сравнить с эталонной записью или сигналом исправного автомобиля. Однако эталон должен соответствовать типу двигателя, системе управления, режиму работы и условиям измерения. Даже исправные сигналы одной системы могут заметно различаться на разных моделях.
Ограничения и требования к безопасной работе
Осциллограф показывает форму сигнала, но не выдает готовое заключение о неисправности. Для правильной интерпретации необходимы электрическая схема, понимание принципа работы узла и технические данные автомобиля.
Перед подключением необходимо определить:
- ожидаемый диапазон напряжения;
- тип сигнала;
- допустимую нагрузку на цепь;
- правильную точку подключения массы;
- необходимость аттенюатора или специального датчика;
- допустимость прямого подключения к исследуемому проводу.
Обычный щуп нельзя напрямую подключать к высоковольтной части системы зажигания. Для таких измерений применяются предназначенные для этого пробники. Осторожность требуется и при работе с гибридными и электрическими автомобилями: их высоковольтные цепи проверяются только подходящим оборудованием и по установленным процедурам безопасности.
Неправильное соединение массы двух каналов способно создать короткое замыкание, если входы прибора имеют общую землю. Перед многоканальной проверкой нужно знать устройство входов конкретной модели.
Итог
Осциллограф позволяет увидеть то, что остается скрытым за кодами ошибок и усредненными показаниями мультиметра. Он показывает реальную форму сигнала, фиксирует кратковременные сбои, помогает сравнивать работу цилиндров и определять взаимосвязь между датчиком, блоком управления и исполнительным механизмом.
С его помощью проверяют датчики коленчатого и распределительного валов, форсунки, катушки зажигания, стартер, генератор, электронные приводы и цифровые шины. Прибор особенно полезен при нестабильных дефектах, нарушениях синхронизации, электрических помехах и проблемах проводки.
Результат зависит не только от характеристик оборудования. Не менее важны правильное подключение, подходящий режим записи и грамотная интерпретация графика. Осциллограф не угадывает неисправность, а дает диагносту подробную картину электрического процесса, на основании которой можно перейти от предположений к обоснованной проверке конкретной цепи или узла.
