Для очистки ветрового стекла автомобиля ВАЗ — 2106 применяется стеклоочиститель с приводом от электродвигателя. Стеклоочиститель ВАЗ – 2106 состоит электродвигателя с редуктором и системы тяг. Электродвигатель состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт (червяк).

К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубой шестерни входящей в зацепление с червяком на конце вала якоря. Шестерня находится на валу, к которому крепится система рычагов. На противоположной стороне от вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который обеспечивает остановку щёток в крайнем положении. В последнее время в редукторе так же размещается тепловой предохранитель для предотвращения сгорания электродвигателя при заклинивании или примерзании щёток. Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя. Если стеклоочиститель ВАЗ – 2106 не работает на всех режимах, необходимо проверить предохранитель и состояние редуктора. Когда электродвигатель работает, а щётки не двигаются, то неисправен редуктор. На шестерне срезало зубья и червячный винт вала не входит в зацепление с шестернёй или срезало шлицы вала шестерни, на которые одевается кривошип. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на жёлточёрном проводе, подходящем к разъёму электродвигателя и переключателя стеклоочистителя. Если питание отсутствует, проверьте состояние контактов в цепи соединения на монтажном блоке и целостность проводов. При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на белом или синем проводе переключателя и голубом или голубом с белым проводом электродвигателя. Если питание на выводах переключателя отсутствует, смените переключатель. Отсутствие питания на выводах электродвигателя свидетельствует об обрыве в цепи. При наличие питания на этих проводах проверьте наличие питания между чёрным и жёлточёрным проводом, при отсутствии проверьте крепление чёрного провода к массе. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель. Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлточёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя. Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе.

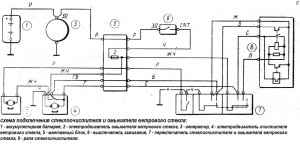

Схема стеклоочистителя ВАЗ — 2106 (2101 — 2106).
