Существует несколько способов распределение высокого напряжения по свечам зажигания в бензиновом двигателе. Ранее самым распространённым и единственным было роторное или высоковольтное распределение. Его основным узлом являлся трамблёр (прерыватель-распределитель или датчик-распределитель). Распределитель состоит из крышки трамблёра и бегунка (ротора).

Со вторичной обмотки катушки зажигания на центральный электрод распределителя подаётся высокое напряжение, которое при помощи бегунка передаётся на боковые электроды распределителя. Скорость вращения бегунка равна скорости вращения распредвала и относится к оборотам коленвала в отношении 1:2.. боковые электроды крышки трамблёра соединены со свечами зажигания по средствам высоковольтных проводов. Основным недостатком этой системы является трудности в обеспечении своевременной подачи напряжения на свечи зажигания при разных оборотах и режимах работы двигателя. Частично эта проблема решалась применением центробежного и вакуумного регулятора угла опережения зажигания, а в последствии применением электронных блоков, но полностью проблему не решало. Кроме того система имеет множество соединений и изнашивающихся контактов, что значительно снижает надёжность.

Низковольтное распределение зажигания.

С развитием электронных систем появились низковольтные или статические системы распределения зажиганием, то есть не подвижные. Это стало возможным благодаря коммутации высоковольтных катушек электронными блоками. Эта система полностью подстраивает момент искрообразования в зависимости от оборотов и нагрузки на двигатель. Существует несколько схем исполнения статического распределения. В первом варианте два цилиндра с моментом зажигания, смещённым на 360 гр. по коленчатому валу одновременно получают высокое напряжение от катушки зажигания. В этом случае в двух цилиндрах одновременно происходит искрообразование. Так как свечи соединены последовательно с вторичной обмоткой катушки зажигания, то искровой разряд на свечах будет являться одним и тем же разрядом в последовательно соединённых искровых промежутках, и протекать будет в одном направлении. Следовательно, если на одной свече из пары дуга искрового разряда направлена от центрального электрода к боковому, то на другой свече, наоборот, от бокового к центральному. В то же время энергия искры будет различна. Это связано со средой, в которой образовалась искра. Когда одна свеча зажигания находится в цилиндре, в котором происходит такт сжатия, другая находится в цилиндре, где происходит конец такта выпуска. На одну из свечей воздействует высокое давление, и она воспламеняет смесь, искра на другой свече проскакивает в холостую. Энергия искрового разряда, не воспламеняющего смесь, такая же, как суммарная потеря тока в искровых промежутках между ротором и боковыми контактами при высоковольтном распределении зажигания. Картина меняется на противоположную через один такт. При этом способе используется одна катушка в двухцилиндровом двигателе и две катушки в четырёх цилиндровом, работающие попарно 1 – 4 и 2 – 3 цилиндры. Управление катушками осуществляется двухканальным коммутатором по команде контроллера. Часто ключ управления катушками встраивают в контроллер.

Распределение с применением высоковольтных диодов.

Во втором варианте статическое распределение зажигания свечи так же работают попарно, как и в первом, но для искрообразования используется одна катушка с двумя первичными обмотками, а распределение высокого напряжения по свечам происходит за счёт высоковольтных диодов. В этом случае первичные обмотки намагничивают сердечник в разных направлениях и соответственно ток во вторичной обмотке так же будет направлен в противоположные стороны. Управление катушкой осуществляется так же как в первом случае двухканальным коммутатором по первичной стороне.

Индивидуальные катушки зажигания

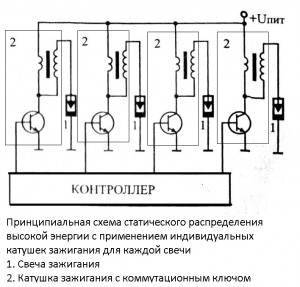

Третий способ регулирования, появившийся сравнительно недавно, заключается в применении индивидуальной катушки зажигания с встроенным коммутационным ключом для каждой свечи, управление которыми осуществляет контроллер.

При этом способе практически не существует потерь напряжения, как в предыдущих, и работа каждой свечи не зависит от работы других свечей, как в первом и втором вариантах статического зажигания. Кроме того в этом случае осуществляется точная подстройка угла опережения зажигания непосредственно в каждом цилиндре, что позволяет осуществлять полное сжигание топлива снижая тем самым выброс вредных веществ в атмосферу.
