Введение

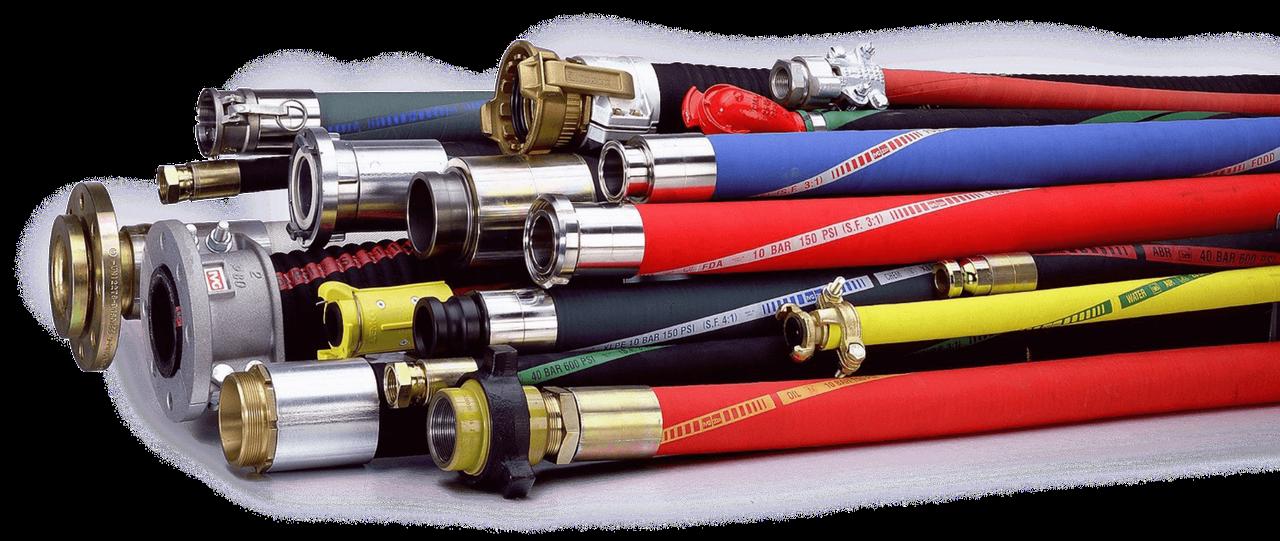

Рукава высокого давления (РВД) — это гибкие трубопроводы, предназначенные для передачи жидкостей или газов под высоким давлением в гидравлических системах. Такие рукава выского давления широко используются в промышленном оборудовании, сельском хозяйстве, строительстве, специальной технике и в других сферах, где необходима надежная передача рабочей среды с сохранением герметичности и безопасности. Благодаря своей гибкости они позволяют создавать сложные конфигурации гидропроводов, компенсируют вибрации и температурные расширения. Поэтому правильный выбор и понимание конструкции РВД критичны для долгосрочной и безопасной эксплуатации оборудования.
Классификация и виды рукавов высокого давления
Основным критерием классификации РВД является тип и конструкция армирующего слоя, который отвечает за прочность и устойчивость изделия к внутреннему давлению и механическим нагрузкам. Наиболее распространены два типа армирования:
- Навивочное армирование — стальная проволока навивается спирально (слои идут крест-накрест, но плоскость витка перпендикулярна оси рукава)
- Оплеточное армирование — оплетка из проволоки или нитей накручивается по винтовой (спиральной) линии крест-накрест
В каждом типе есть несколько подвидов, отличающихся количеством слоев армирования, материалом и стандартами изготовления (EN 853, EN 856, EN 857).
Навивочные рукава высокого давления
Конструкция и особенности
Навивочные рукава (по стандарту EN 856) имеют несколько спиральных слоев стальной проволоки, каждый из которых уложен под определенным углом, чтобы максимально равномерно распределить давление и повысить прочность. Внутри находится маслобензостойкий резиновый слой, а снаружи ударопрочный защитный резиновый покров.
Виды навивочных РВД:
- 4SP — четырёхслойный навивочный рукав для средних и высоких давлений до 25…30 МПа, обычно используется в строительной и сельскохозяйственной технике.
- 4SH — усиленный четырёхслойный рукав из проволоки повышенной прочности, рассчитан на давление до 40 МПа и более, востребован в тяжелом машиностроении.
- R12 — четырёхслойный навивочный рукав с улучшенной стойкостью к высоким температурам (до +125 °C), применяется в спецтехнике и промышленности.
- R13, R15 — многоспиральные (6 или более слоев) рукава для самых тяжелых условий эксплуатации, с высокими максимальными давлениями (до 50 МПа и выше).
Преимущества и недостатки
Преимущества:
- Максимальная прочность и давление выдержки, подходят для работы с тяжелыми гидросистемами и подъемным оборудованием.
- Высокая долговечность, стойкость к циклическим нагрузкам и вибрациям.
- Стандартизированное производство, что гарантирует качество и совместимость с оборудованием.
Недостатки:
- Сравнительно большой минимальный радиус изгиба (обычно 10-15 наружных диаметров), меньшая гибкость.
- Большой вес, что усложняет монтаж и эксплуатацию в узких местах.
- При частых изгибах есть риск расходования спиралей и потери герметичности.
Оплеточные рукава высокого давления
Конструкция и особенности
Оплеточные рукава армируются плетёной металлической или текстильной нитью, наложенной по винтовой траектории (обычно в два слоя, крест-накрест для равномерного распределения давления). Внутренний слой — маслобензостойкая резина или термопластик, наружный — ударопрочный слой.
Типы по количеству и материалу оплетки:
- 1SN / 1ST — один слой металлической оплетки, слабее «двухслойных», предназначены для умеренных давлений.
- 2SN / 2ST — два слоя металлической оплетки, выдерживают более высокое давление, наиболее востребованы при типичной эксплуатации.
- 1SC / 2SC — компактные модели с тонким внешним слоем, часто используются в ограниченном пространстве.
- R07, R08, R14 — усиленные варианты с разным количеством слоев оплетки, обеспечивают высокую прочность.
Особенности армирования
Металлическая оплетка изготавливается из стальной проволоки с латунным покрытием, что увеличивает устойчивость к коррозии и снижает статическое электричество. Текстильная оплетка (полиэстер, кевлар, нейлон) применяется для более гибких и лёгких рукавов.
Преимущества и недостатки
Преимущества:
- Компактность и высокая гибкость, минимальный радиус изгиба — от 5 наружных диаметров.
- Легче и удобнее в монтаже, подходят для подвижных систем и ограниченных условий установки.
- Хорошо гасит вибрации.
Недостатки:
- Ограничения по максимальному рабочему давлению (обычно до 25 МПа, в усиленных до 35 МПа).
- Нагрузка на оплетку при экстремальных условиях выше, чем у навивочных, что снижает ресурс в тяжелых работах.
Материалы и армирование рукавов высокого давления
Внутренний слой рукава
Основная внутренняя часть — это синтетическая резина, устойчивая к маслам, бензинам, гидравлическим жидкостям и агрессивным химическим средам. Часто используется Нитрил (NBR), с дополнением по требованиям к температуре и стойкости.
Это обеспечивает герметичность и химическую стойкость.
Армирующий слой
- Металлическая навивка: Коррозионностойкая стальная проволока с латунным покрытием. Навивка обеспечивает высокое давление и устойчивость к износу.
- Металлическая оплетка: Плетеная стальная проволока из высокопрочной проволоки, обеспечивает гибкость и устойчивость к механическим повреждениям.
- Текстильное армирование: Используются синтетические волокна высокой прочности (полиэстер, нейлон, кевлар), уменьшающие вес и повышающие гибкость, особенно важные в подвижных и компактных системах.
Наружный слой
Защитный слой из износостойкой резины, устойчивой к внешним воздействиям: истиранию, царапинам, ультрафиолету, низким и высоким температурам. Для некоторых условий применяются специальные покрытия и гофрированные протекторы, улучшающие долговечность и безопасность эксплуатации.
Технические характеристики и стандарты
РВД производятся в соответствии с международными (EN 853, EN 856, EN 857) и российскими ГОСТами (например, ГОСТ 6286-73 и ГОСТ 25452-90). Эти стандарты регламентируют характеристики, методы испытаний, маркировку и требования к материалам.
Основные техпараметры:
- Рабочее давление: варьируется от 10 до 50 МПа в зависимости от типа и конструкции.
- Максимальное давление разрыва: обычно вдвое выше рабочего.
- Радиус изгиба: минимально допустимый определён для предотвращения повреждения армирования.
- Диапазон рабочих температур: от –40 °C до +100…+125 °C (в некоторых моделях – до +150 °C).
- Количество циклов гидроиспытаний — показатель долговечности и надежности.
Особенности выбора и применения
Правильный выбор РВД зависит от:
- Типа рабочей среды (масла, вода, агрессивные химикаты)
- Максимального рабочего давления и пиковых нагрузок
- Температурного режима
- Требуемой гибкости и радиуса изгиба
- Условия эксплуатации: статические или динамические нагрузки, климатические и механические воздействия
Навивочные рукава рекомендуются для тяжелой техники, где давление и нагрузка критичны, а гибкость вторична. Оплеточные — для систем, где важна подвижность, частые изгибы и компактность.
Современные тренды в конструкции РВД
Современное производство все шире использует новые материалы и композитные технологии армирования, включая кевларовые нити с высокой стойкостью и облегченные покрытия, удлиняющие срок службы и расширяющие диапазон применения. Также растет использование экологичных материалов и технологий переработки.
Практическое применение и значимость правильного выбора и эксплуатации РВД
Рукава высокого давления широко применяются в самых различных отраслях промышленности и производства. В гидравлических системах строительной техники — экскаваторах, бульдозерах, кранах и грузовиках — они обеспечивают передачу рабочей жидкости для управления механизмами под высоким давлением. В сельском хозяйстве РВД используются в тракторах и сельхозмашинах для рабочих узлов, требующих надежных гибких соединений. Также гидравлические рукава применяются в горнодобывающей, нефтегазовой, металлургической и химической промышленности, где важна стойкость к агрессивным средам и высоким нагрузкам. Особое значение имеет использование РВД в авиационной и железнодорожной техниках, где требуется высочайшая надежность и безопасность систем.
Правильная эксплуатация рукавов высокого давления критична для обеспечения безопасности и долговечности работы гидросистем. Неправильный подбор рукавов, несоответствие их техническим характеристикам, перегибы, механические повреждения и несоблюдение температурных режимов приводят к сокращению срока службы и риску аварийных ситуаций. Для увеличения ресурса и безопасности также рекомендуется использовать защитные покрытия, гофрированные добавки и соблюдать регламент профилактического обслуживания. Сегодня производители предлагают широкий ассортимент рукавов с усиленной износостойкостью и устойчивостью к внешним воздействиям, что позволяет подбирать изделия оптимально под любую задачу.
