На автомобилях ВАЗ – 2104 (- 2105, – 2107) электропроводка состоит из четырёх жгутов. Первый жгут приборов, жгут задних фонарей проходят по салону автомобиля. В подкапотном пространстве находятся жгут правого и левого крыла. Для объединения жгутов проводов, а так же для размещения реле и предохранителей, на автомобиле ВАЗ 2104 (-2105, -2107) используется монтажный блок.

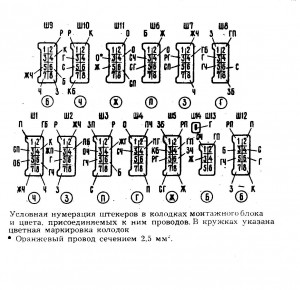

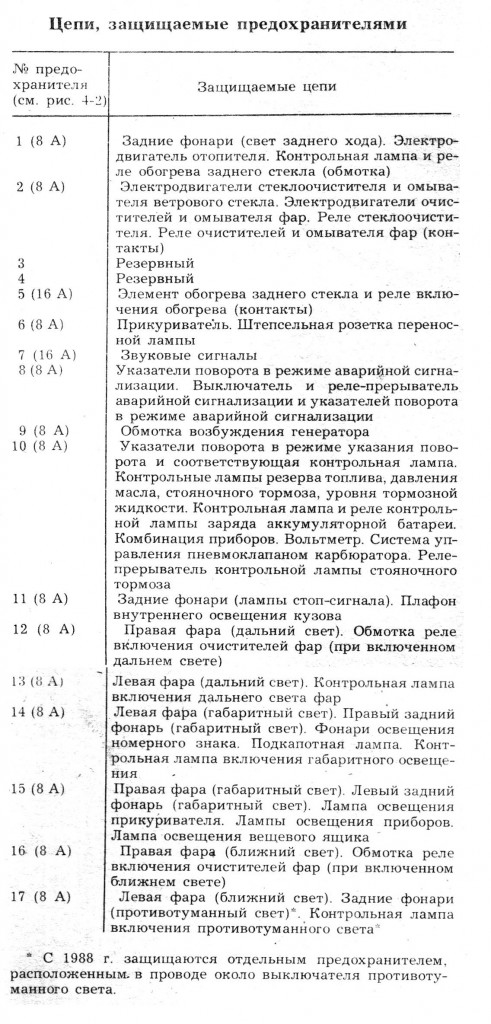

Существует два вида блоков. Старого образца, номер по каталогу 21050-3722020-02 и нового образца 402.3722. Отличаются блоки предохранителями. В блоке старого образца применяются круглые предохранители, а в блоке нового образца применяются плоские предохранители. Блоки полностью взаимозаменяемые. Конструктивные отличия не значительные. Нумерация предохранителей и защищаемые цепи идентичные. Плоские предохранители имеют большую площадь соприкосновения контактов и больший спектр по номинальной величине тока, в отличие от круглых, которые есть только 8А и 16А. Ниже приведена схема монтажного блока, нумерации колодок и их цвета.
